Celle di pressione NATM
|
|
Le celle di pressione NATM
vengono utilizzate per il controllo delle pressioni agenti
al contatto tra una opera di sostegno (ad esempio una centinatura in galleria) e un terreno spingente.

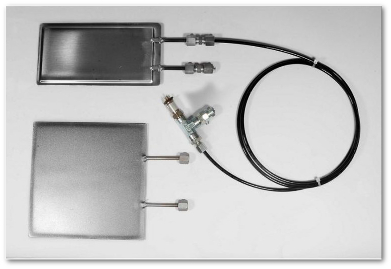

La cella è costituita da un polmone d'acciaio di forma rettangolare riempito da un olio speciale e collegato ad un trasduttore
elettrico che trasforma ogni variazione di pressione agente sul polmone in una variazione di segnale elettrico con uscita standard 4÷20 mA.
Progettata in più versioni che la rendono altamente versatile e adatta ad ogni esigenza di montaggio, viene fornita in diverse forme:
- senza tubo idraulico e con trasduttore montato direttamente sulla cella orizzontalmente o verticalmente;
- con tubo idraulico per la messa in carica e con trasduttore montato direttamente sulla cella o sul tubo.
In particolare, il secondo tipo di cella, presenta la caratteristica di essere ripressurizzabile tramite una valvola di ricarica installata sull'estremità
del tubo idraulico in rilsan, la cui lunghezza standard è 1,5 metri.
|
Applicazioni
Misura delle pressioni in muratura, fondamenta, ecc.
Monitoraggio della spinta del terreno in muri di contenimento, rivestimenti di gallerie ecc.
Misura delle pressioni in rocce e terreni,
Diaframmi, dighe
Controlli sia in fase di costruzione che di esercizio
|
Caratteristiche
Affidabilità anche per monitoraggi prolungati nel tempo.
Grado di protezione IP68
Costruzione robusta ed adatta anche per ambienti difficili
Possibilità di trasmettere il segnale anche su lunghe distanze
|
|
|
